技術參數

產品型號：ZRHGW

公稱通徑：DN20~300mm

公稱壓力：PN1.6~6.4MPa

主要材質：鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等

驅動方式：電動

適用溫度：高溫型(+250～+450℃)

設計標準：GB/T17213

檢驗標準：GB/T4213

法蘭標準：JIS B220、JB/T79、GB/T9113、HG20594-97、HG20618-97等

產品詳情

產品概述

電子式電動高溫調節閥是采用智能一體化執行器與高精度低流阻調節閥閥體組成。該閥具有關閉嚴密、結構緊湊、重量輕、維修方便等優點。配以3810系列(或者PSL系列)電動執行器和精小型調節閥體組成，內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。其調節機構采用平衡式閥塞結構，具有閥穩定性好、不易震動、噪音低，對溫度敏感性小，允許使用壓差不大、溫度較大等特點。廣泛使用于流量大、溫度高、泄漏量要求不嚴格的場合。

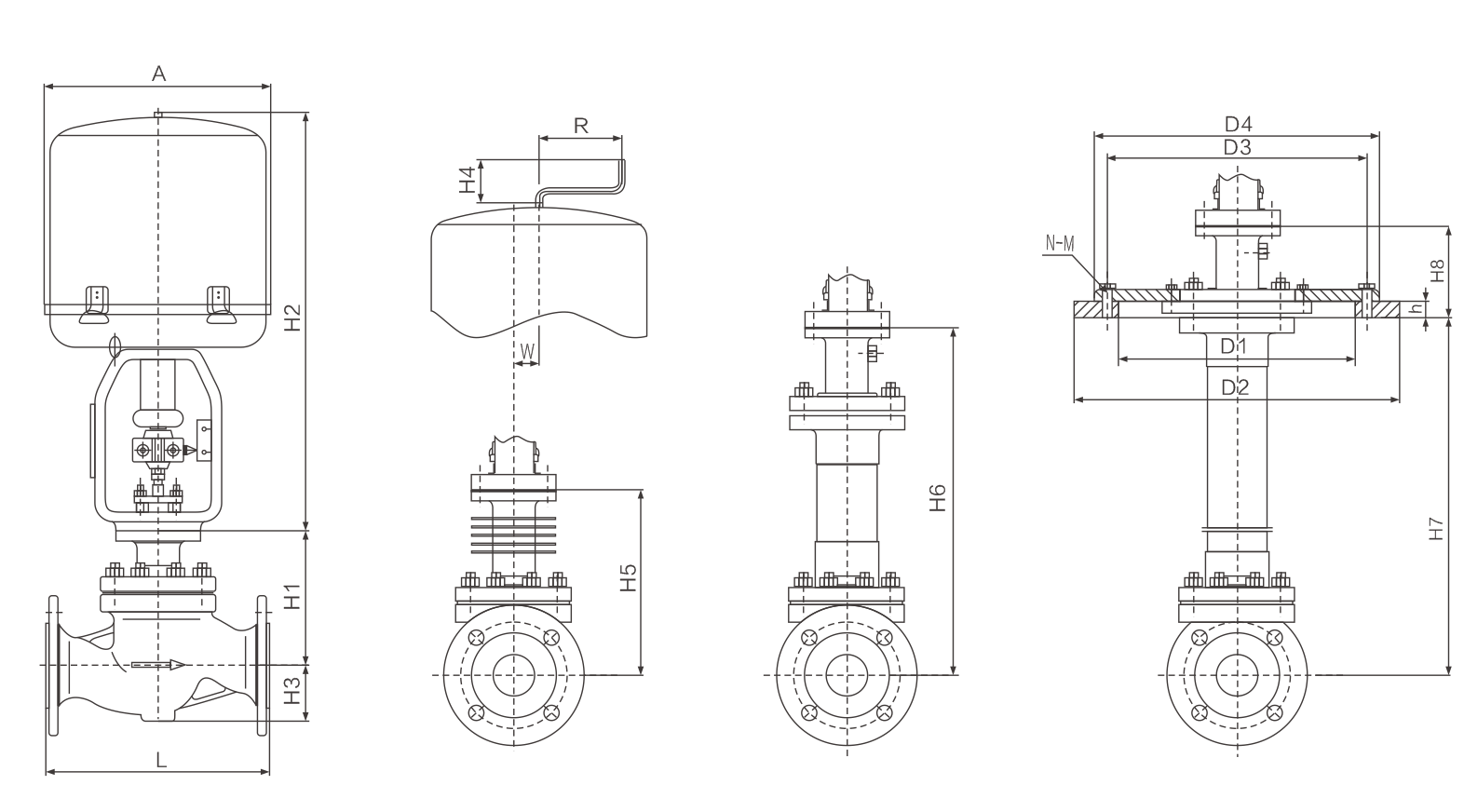

主要連接尺寸

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600	640	880
	PN40	194	197	200	235	267	292	317	368	425	473	610	760	910
	PN64	206	200	210	251	286	311	337	394	440	508	650	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		396	396	428	428	436	415	464	507	690	840	632	725	882
H2	3810L	373	373	495	495	495	700	700	700	725	725	725	725	725
H2	PSL	465	465	465	465	465	560	560	560	560	560	788	788	788
D	3810L	225	225	225	225	225	257	257	257	310	310	310	310	310
D	PSL	177	177	177	177	177	182	182	182	182	182	218	218	218
